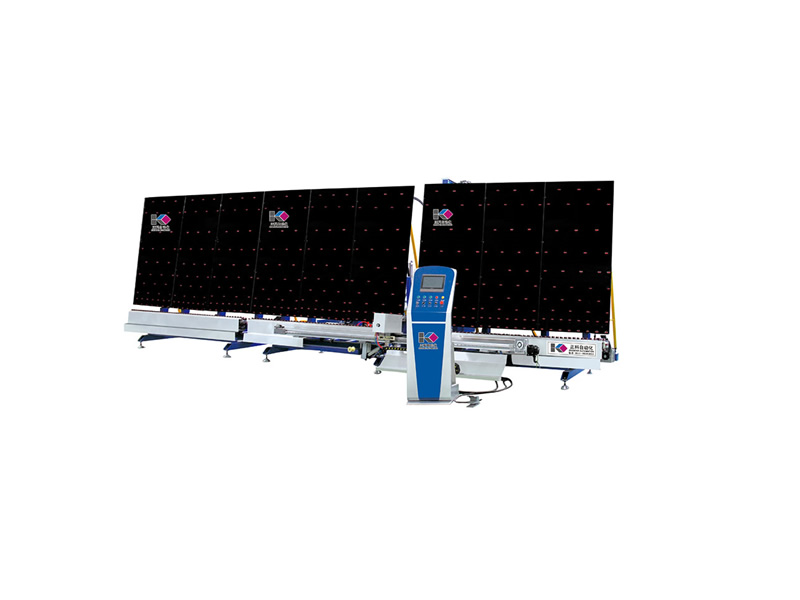

中空玻璃生產線
主要性能特點：
1.可實現各種尺寸的矩形中空玻璃打膠的連續性，打膠效率高，質量穩定
2.兩套完全獨立的供膠系統，兩種密封膠可任意切換
3.第三段可預存玻璃，加強設備運轉的連續性，提高生產效率
4.經濟適用，適合玻璃深加工企業
5.人機界面友好，操作方便
6.邊部涂膠充實無氣泡，角部飽滿，無需人工修整
7.世界知名品牌的伺服控制系統，性能穩定
8.精確的同步帶傳輸系統，確保玻璃運行平穩無污染
9.獨特的膠量自動報警裝置
主要技術參數：
最小玻璃尺寸：280×450mm
最大玻璃尺寸：2000×3000mm
玻璃厚度范圍：3—12mm
中空玻璃厚度：12—60mm
打膠速度：12—30 m/min
打膠寬度：6—24mm
打膠深度：2-15mm
傳送速度：0—48 m/min
功率：13KW
氣源：0.5—0.8MPa
工作高度：520mm
外形尺寸：7850×3000×2950mm
主要電器件：
|
名稱 |
規格型號 |
生產廠家 |
備注 |
|
運動控制器 |
AM600-CPU1608TP |
Inovance |
|
|
運動控制器 |
AM600-0016ETN |
Inovance |
|
|
運動控制器 |
AM600-1600END |
Inovance |
|
|
運動控制器 |
AM600-4DA |
Inovance |
|
|
輸入伺服電機 |
ISMH3-85B15CD-U231Y |
Inovance |
|
|
輸入伺服驅動 |
IS620NT3R5I |
Inovance |
|
|
輸出伺服電機 |
ISMH3-85B15CD-U231Y |
Inovance |
|
|
輸出伺服驅動 |
IS620NT3R5I |
Inovance |
|
|
升降傳送伺服 |
ISMH3-13C15CD-A334Y |
Inovance |
絕對值 |
|
升降伺服驅動 |
IS620NT5R4I |
Inovance |
|
|
輔助吸盤伺服 |
ISMH3-85B15CD-A331Y |
Inovance |
絕對值 |
|
輔助吸盤驅動 |
IS620NT3R5I |
Inovance |
|
|
旋轉伺服電機 |
ISMH1-40B30CB-A331Z |
Inovance |
|
|
旋轉伺服驅 |
IS620NS2R8I |
Inovance |
|
|
觸摸屏 |
IT6100E |
Inovance |
|
|
端子臺 |
D024 |
東日達 |
|
|
數據線 |
C4004-1000-S |
Inovance |
|
|
機頭對中伺服 |
ISMH1-20B30CB-A331Z |
Inovance |
絕對值 |
|
機頭對中驅動 |
IS620NS1R6I |
Inovance |
|
|
斷路器 |
C65N-63A/4P |
施耐德 |
法國 |
|
斷路器 |
C65-16A/3P |
施耐德 |
法國 |
|
斷路器 |
C65-6A/2P |
施耐德 |
法國 |
|
斷路器 |
C65-16A/2P |
施耐德 |
法國 |
|
交流接觸器 |
LC1-D38M7C |
施耐德 |
法國 |
|
交流接觸器 |
LC1-D12M7C |
施耐德 |
法國 |
|
變頻器 |
MD310T0.7B |
Inovance |
|
|
鑰匙開關 |
ZB2BD2C |
施耐德 |
法國 |
|
燈鈕開關 |
ZB2BA3C |
施耐德 |
法國 |
|
急停開關 |
ZB2BS54C |
施耐德 |
法國 |
|
刮板前后氣缸 |
ACQ25*60-S1 |
亞德客 |
臺灣 |
|
刮板上下氣缸 |
ACQ25*40-S1 |
亞德客 |
臺灣 |
|
膠頭貼靠氣缸 |
ACQ32*10-S1 |
亞德客 |
臺灣 |
|
熱保護繼電器 |
LRD-14C |
施耐德 |
法國 |
|
中間繼電器 |
MY2NI-DC24V |
施耐德 |
法國 |
|
旋轉編碼器 |
E40S6-3600-3-N-24 |
奧托尼克斯 |
韓國 |
|
升降光電開關 |
BMS300-DDT |
奧托尼克斯 |
韓國 |
|
傳送檢測光電 |
BR100-DDT |
奧托尼克斯 |
韓國 |
|
液壓比例放大板 |
TR-1-XA-X-D24 |
臺潤 |
國產 |
|
進氣調理組合 |
BFC40001 |
亞德客 |
臺灣 |
|
電磁閥 |
4V210 |
亞德客 |
臺灣 |
|
電氣比例閥 |
ITV1050-312L |
SMC |
日本 |
|
磁性開關 |
AL-49 |
ALIFTECH |
臺灣 |
|
減速機 |
NMRV |
三力 |
黃巖 |
|
導軌 |
HG25 |
上銀 |
臺灣 |
|
機頭滑塊 |
HG15 |
TBI（PEK） |
臺灣（意大利） |
|
機頭導軌 |
HG15 |
TBI |
臺灣 |
|
鋁合金傳送輪 |
Z26-H-80AF |
定制 |
全鋁 |
|
鋁合金傳送輪 |
Z24-H-46AF |
定制 |
全鋁 |
|
V帶步進電機 |
MA860 |
雷塞 |
廣東 |
|
滾珠絲杠 |
SFU2505 |
定制 |
國產 |
|
液壓比例閥 |
EBG-03-C |
威格士 |
美國 |
|
|
|
|
|
|
|
|
|
|
